一、概述

      VP8000是一款混合插卡型智能圖像拼接處理器，能夠?qū)⒍鄠€(gè)動態畫面顯示在多個屏幕上面，實現多窗口拼接的功能。本產品可自動檢測識別板卡類型，支持VGA, DVI, HDBaseT, SDI, HDMI, DP等拼接板卡，即插即用，可不同格式的信號混合搭配使用。

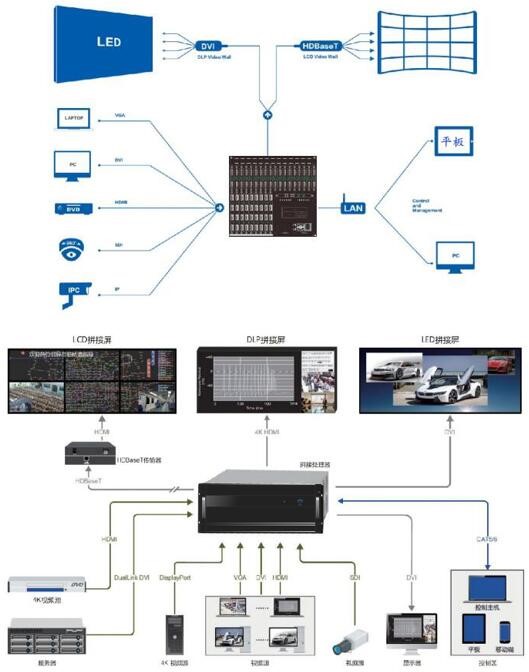

二、應用場景

 三、產品特點

輸入板卡類型(一卡兩路)：2K HDMI/DVI/VGA/SDI/HDBaseT

輸入板卡類型(一卡一路)：4K HDMI/DP

輸出板卡類型（一卡兩路，四圖層）：HDMI/DVI

輸出板卡類型（一卡四路，兩圖層）：HDMI/DVI

采用全硬件FPGA架構，無內嵌操作系統，內部自建核心運算機制，圖像處理性能優異

兼容IP解碼卡，實現對高清網絡攝像頭信號的采集、信號處理、IP流媒體信號解碼等功能

支持主機支持高溫報警和高性能冗余電源供電方式

支持任意分辨率輸出，可自定義設置輸出非常規分辨率，最高支持輸出分辨率1920x1200 @60Hz，最寬2560，最高1920

輸出畫面可實現任意拼接顯示

通過串口指令可實現場景調用、場景保存、場景輪循、查詢和設置IP等

通過客戶端軟件可實現信號切換、信號預覽、拼接設置、場景調用、場景保存、場景預覽、分辨率設置、恢復出廠設置、動態字幕和高清底圖設置等

支持輸入信號源OSD自定義字符顯示功能，可以設置字符字體、大小、顏色、透明度、位置等

支持所有輸入信號實時預監，便于用戶觀察和檢測輸入信號的接入狀態

輸入最高分辨率可達 4K@30Hz,輸出分辨率可自定義，滿足不同規格的 LED 屏幕顯示

支持多組屏控制管理，最多可達四組

支持畫面任意開窗、疊加、漫游、分割、縮放、拉伸和切割等操作

支持畫中畫顯示、圖像疊加顯示、多屏單畫面顯示、單屏多畫面顯示拼接功能

通過客戶端軟件可實現疊加窗口的圖層順序及屬性設置

單個輸入源支持任意開窗

通過客戶端最多設置4組獨立顯示輸出屏，可自定義每組輸出屏的分辨率

支持配置備份和恢復，備份信息可下載保存?zhèn)浞?，斷電記憶功能，無需擔心配置丟失

設備受控方式多樣化，包含 RS232 指令控制和 LAN 客戶端軟件控制，且支持串口或網口控制第三方設備
